list linh kiện của mạch nạp SP180S:
IC 74HC4094,SO-16 U3 1
IC MC34063,SO-8 U4 1
IC PL2303HX or 2303HXA,SOP-28 U2 1
10K¦¸,5%,1/6W R1,R2, R3 3
1K¦¸,5%,1/6W R4, R5, R6, R7, R13 5
560¦¸,5%,1/6W R8,R9 2
0.5¦¸,5%,1/4W R11 1
12K¦¸,5%,1/6W R14 1
220¦¸,5%,1/6W R15 1
220K¦¸,5%,1/6W R16,R17 2
1.5K¦¸,5%,1/6W R12,R18 2
27¦¸,5%,1/6W R19,R20 2
4.7K¦¸,5%,0603 R21 1
10K¦¸,5%,9Pin RP1 1
0.1uF,25V C6, C9, C17, C19 4
220PF,25V C7 1
33pF,25V C3, C4 2
´10pF,25V C12, C13 2
1uF,16V C2 1
10uF,16V C16,C18 2
47uF,16V C8 1
220uF,16V C5 1
µç¸Ð 100uH L1 1
Ü Red LED PWR 1
Ü Green LED STA 1
1N4148 D1 1
8550 or 9015,PNP Q4, Q5 2
8050 or 9014,NPN Q1, Q2, Q3 3
AT89S52,DIP-40 U1 1
22.1184M X1 1
12M X2 1
40Pin IC²å×ù¡¡ U1 1
40Pin Ëø½ô²å×ù ZIF 1
PCB 46*75.7mmLast edited by MicroDuyphi; 15-08-2007, 16:22.
Comment
-
Các bạn cũng có thể download Sourcode file .Hex của chip Master của mạch nạp SP180S tại đây:Last edited by MicroDuyphi; 15-08-2007, 16:43.
Comment
-
bác post cả file Zip của nó lên đi, giới thiệu nhiều quá!
Mà cái này phải ở Box của bác mới phải chứ nhỉ? Em không nhận nó vào Box AVR đâuPNLab
Mạch nạp/debug ULink2, Jlink ARM USB
Mạch nạp AVR, PIC, 8051, MSP430 USB
Mạch phát triển STM32, ARM9, ARM11
more...www.pnlabvn.com
Comment
-
;================================================= ===============
Đâu có đâu. Từ nãy đến giờ là Phi giới thiệu giùm cho cái sản phẩm này:
Các bạn có thể mua mạch SP180S USB được bác ấy giới thiệu tại PNLab Technologies với giá 188 ngàn đồng.
http://www.pnlabvn.com/pnlab/index.p...mart&Itemid=29

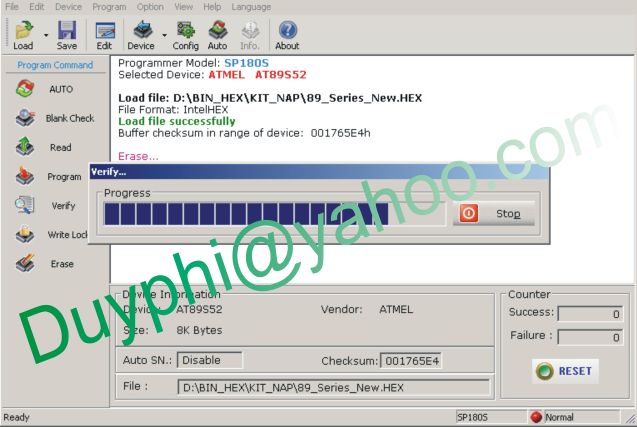

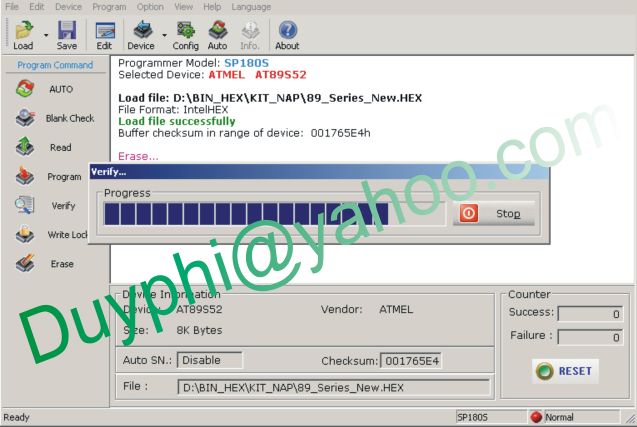

SP180S nạp 89 và EEPROM rất tốt, có thể coi như không nạp được AVR vì chỉ hỗ trợ 2 con cũ rích là AT90S1200, AT90S2313.
Vì nó cũng nạp được ít ra là 2 con AVR mà. Nên lần này Phi xin lỗi, xin để mấy bài này ở đây nhé anh Sphix. Lần sau sẽ đặt đúng chỗ hơn.
Phi đang zip lại mấy cái file rồi sẽ up soucecode file Hex lên liền đây.
;================================================= ===============

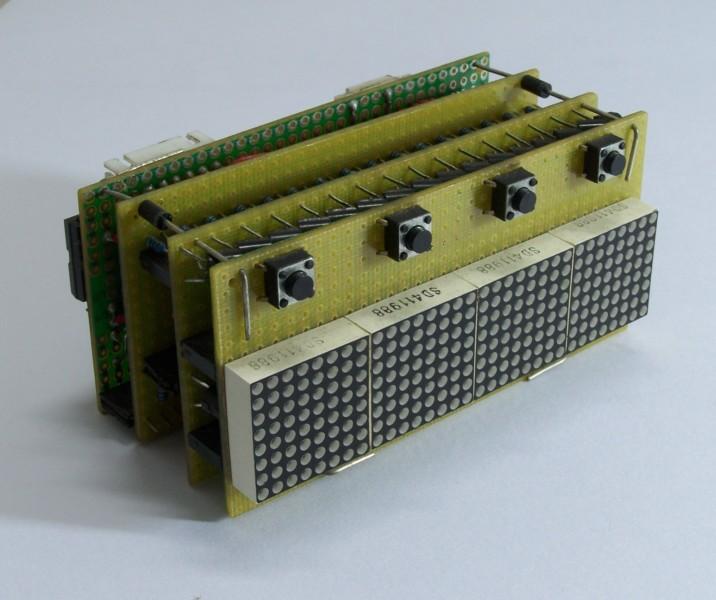

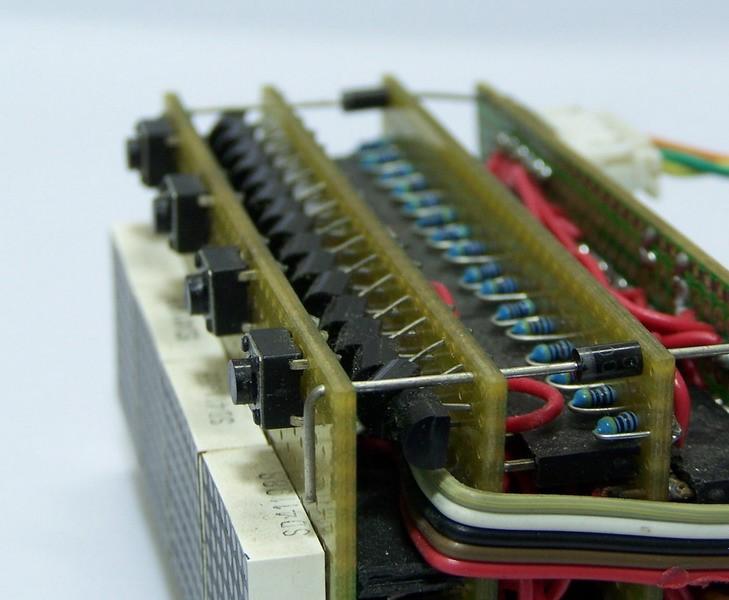

Và rất rất nhiều ví dụ đi kèm là một số các ứng dụng mẫu, được nạp bởi SP180S, sử dụng hợp ngữ ASM và Keil CLast edited by MicroDuyphi; 15-08-2007, 16:52.
Comment
-

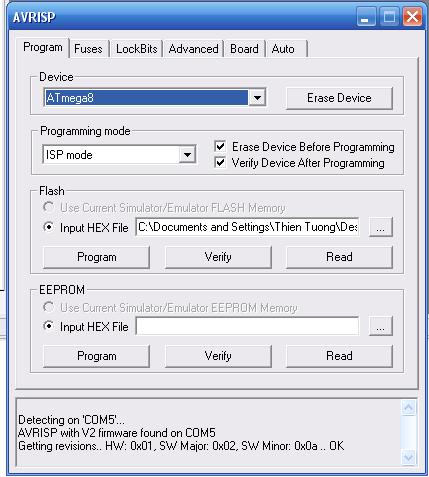

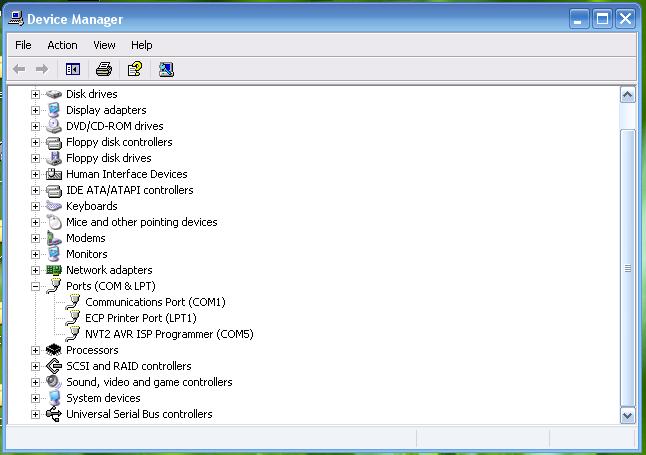

Mấy bác bảo cho em cách thiết lập fuse cho con atmega8 trong sơ đồ mạch nạp USB910 với
Code:http://pinokio3000.narod.ru/my_designs/AVR910_USB_Programmer_eng.htm
Em đoán là có thể fuse thiết lập bị sai , vì mạch đã kiểm tra kỹ rùi , giống với sơ đồ trên web , còn phần đấu dây USB ấy ạ , power ( đỏ ) và GND ( đen ) , dây trắng ( - data ) nối với trở 68 ôm và nối với trở 1 MB vào chân 4 của con atmega8 , chân xanh còn lại ..., chân 14 bỏ trống ...em thiết lạp fuse như sau :
Nếu như thiết lập fuse đúng mà vẫn thấy thông báo lỗi ở trên thì có thể do bĩi lỗi ở đâu hả các bác
Cho em hỏi , cái mạch USB này nó có cần tương thích với chuẩn USB 1.1 hay 2.0 không ạ ?
Mong các bác giúp em với !Last edited by schanbkhn; 28-10-2007, 23:24.
Comment
-
Có hai phần mềm viết Code cho AVR là Codevesion AVR và AVRStudio, vậy những mạch nạp nào có thể được dùng để nạp trực tiếp từ hai phần mềm trên?Last edited by mrcuongcon; 23-12-2007, 10:23.
Comment
-
Ai làm ơn cho mình biết sự khác nhau giữa mạch nạp và mạch nạp đơn giản (nạp trực tiếp). Vì theo mình dc biết thì AVR có thể nạp trực tiếp bằng cách ghép nói qua cổng COM hoặc LPT. Vạy thì khi mình mất công làm 1 bọ kit hẳn hoi thì có khác những gì? Rất mong các bác nào biét thì giả đáp giùm
Comment
-

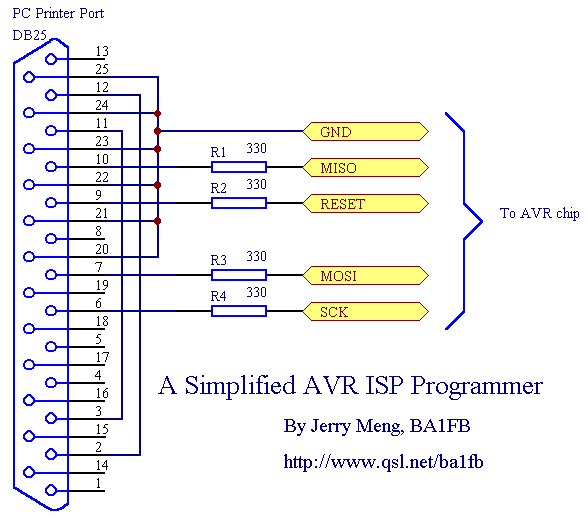

Theo mình biết thì thế này: con AVR có thể nạp trực tiếp qua cổng máy in,chỉ cần có 3 điện trở hạn dòng, có ông đã bỏ béng trở đó đi và đấu chân của con AVR vào đó( vẫn ngon lành ). Nạp theo kiểu nối tiếp này đơn giả, chi phí kô cao, nhưng không ổn định lắm,có thể làm hỏng cổng máy in bất cứ lúc nào( lưu ý cổng máy in dễ hỏng hơn cổng COM ).Kit nạp dùng một số con đệm vừa làm tín hiệu ổn định, tránh việc làm hỏng cổng máy in. ngoài ra, nếu dùng một kít nạp tốt, bạn có thể giải FUSE cho những con bị lock bit (rất nhiều bác đã bị trường hợp này)
Thực ra , bạn có thể tự làm cho mình một mạch nạp riêng, theo đường USB hoặc thưo đường cổng com, rất nhiều phần mềm hỗ trợ nạp theo hai cách này
Comment
